EFICIENCIA TÉRMICA

Aislamiento Térmico

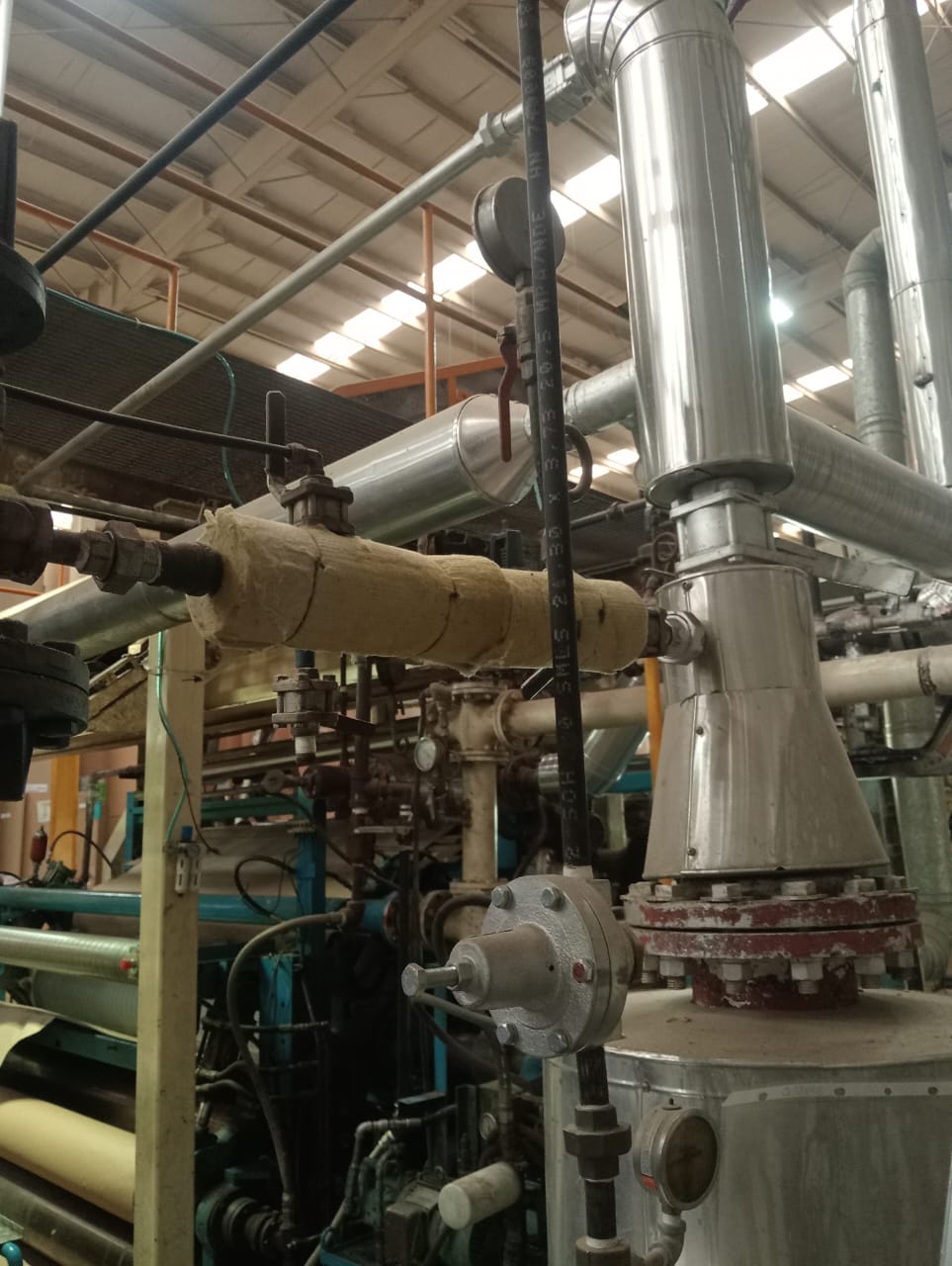

Instalación de aislamiento térmico industrial en tuberías — Defany Industrial
SERVICIO ESPECIALIZADO

¿Qué es el Aislamiento Térmico Industrial?

El aislamiento térmico industrial es el conjunto de materiales y sistemas que se instalan alrededor de tuberías, recipientes, ductos y equipos para reducir la transferencia de calor entre el fluido interior y el ambiente exterior. Un sistema bien diseñado conserva la temperatura del proceso, protege al personal y reduce drásticamente el consumo energético de la planta.

  • Reducción de pérdidas de calor de hasta el 95% en comparación con tubería desnuda
  • Retorno de inversión típico de 6 a 18 meses
  • Protección del personal contra quemaduras por contacto
  • Cumplimiento de NOM-015-STPS y normativas de seguridad
  • Prevención de condensación y corrosión bajo aislamiento (CUI)
  • Estabilidad térmica en procesos de temperatura controlada
  • Reducción de emisiones de CO₂ por menor uso de combustible
  • Aplicable a sistemas calientes, fríos y criogénicos

¿Sabía que una tubería de vapor de 4" sin aislamiento puede representar pérdidas de más de $150,000 MXN al año en combustible? A mayor temperatura de operación y mayor longitud de tubería, el impacto económico de no tener aislamiento crece exponencialmente. Un diagnóstico térmico revela con precisión cuánto está costando la falta de aislamiento en su planta.

NUESTRA DIFERENCIA

¿Por qué elegir a Defany para su aislamiento?

Combinamos ingeniería térmica, materiales certificados e instalación especializada para entregar soluciones que generan ahorros reales y duran décadas.

Ingeniería Térmica Propia

Realizamos cálculos de pérdidas de calor, selección de espesor óptimo y especificación de materiales con software de simulación. Entregamos memorias de cálculo que documentan el ahorro proyectado.

Materiales Certificados

Trabajamos exclusivamente con materiales que cumplen ASTM, NMX y normas internacionales equivalentes. Lana mineral, poliuretano, elastómero celular, fibra cerámica y vidrio celular de marcas reconocidas.

Personal Capacitado y Certificado

Nuestros instaladores cuentan con capacitación continua en técnicas de aislamiento, trabajo en espacios confinados, alturas y manejo de materiales especiales. Todo trabajo se realiza bajo supervisión técnica.

Experiencia en Alta Temperatura

Hemos instalado aislamientos en sistemas de vapor a más de 250°C, tuberías de aceite térmico y equipos industriales de alta exigencia. Sabemos qué material seleccionar para cada condición de operación.

Cumplimiento Normativo Garantizado

Cada proyecto cumple con NOM-015-STPS (temperatura superficial máxima de 60°C), NOM-010-STPS y normativas específicas de cada industria. Entregamos dossier técnico con certificados de material.

Soporte y Mantenimiento Continuo

No terminamos en la entrega del proyecto. Ofrecemos programas de inspección periódica, termografía infrarroja y mantenimiento preventivo para mantener su sistema de aislamiento en condiciones óptimas a lo largo del tiempo.

ESPECIFICACIONES TÉCNICAS

Materiales de Aislamiento que Utilizamos

La selección del material correcto es clave para garantizar la eficiencia, la durabilidad y la seguridad del sistema. Cada material tiene un rango de temperatura, conductividad térmica (λ) y aplicación óptima diferente.

Material λ (W/m·K) Rango de Temperatura Tipo Aplicación Principal
Lana de Roca (Basalto) 0.030 – 0.040 -50°C a +750°C Alta temperatura Vapor, gases calientes, calderas, ductos industriales
Lana de Vidrio 0.030 – 0.044 -30°C a +450°C Calor y frío Ductos HVAC, tuberías de agua caliente, techumbre
Espuma de Poliuretano (PUR/PIR) 0.022 – 0.028 -200°C a +130°C Frío industrial Tuberías de refrigeración, criogénico, agua helada
Elastómero Celular (Armaflex) 0.033 – 0.040 -50°C a +105°C Anti-condensación HVAC, agua fría, salas limpias, farmacéutica
Fibra Cerámica (Alúmina-Sílice) 0.10 – 0.25 +900°C a +1,600°C Ultra alta temperatura Hornos industriales, cámaras de combustión, petroquímica
Silicato de Calcio 0.050 – 0.065 hasta +650°C Alta temperatura Tuberías de vapor, refinerías, equipos a presión
Vidrio Celular (Foamglas) 0.036 – 0.050 -260°C a +430°C Criogénico y calor GNL, criogénico, tuberías enterradas, alta humedad

* λ = conductividad térmica. A menor valor de λ, mejor capacidad aislante del material. Los valores corresponden a condiciones de temperatura media del material.

PROYECTOS REALES

Galería de Proyectos Ejecutados

Cada imagen representa el trabajo real de nuestro equipo en instalaciones industriales, plantas de embotellado, laboratorios y techumbre. Resultados verificables en campo.

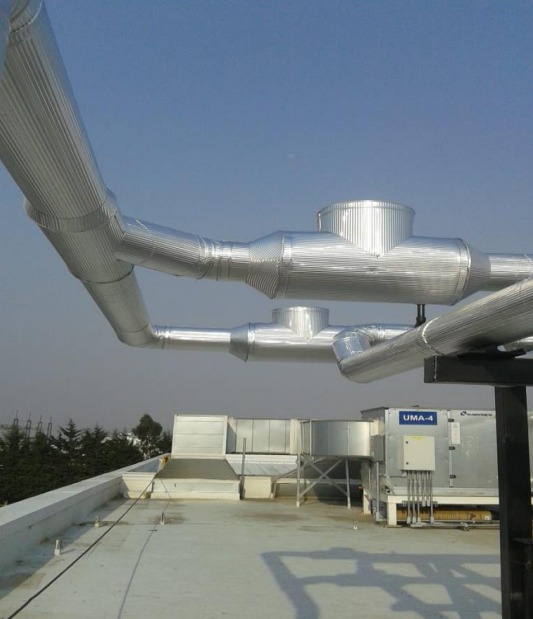

Aislamiento térmico de techumbre industrial
Aislamiento de techumbre industrial

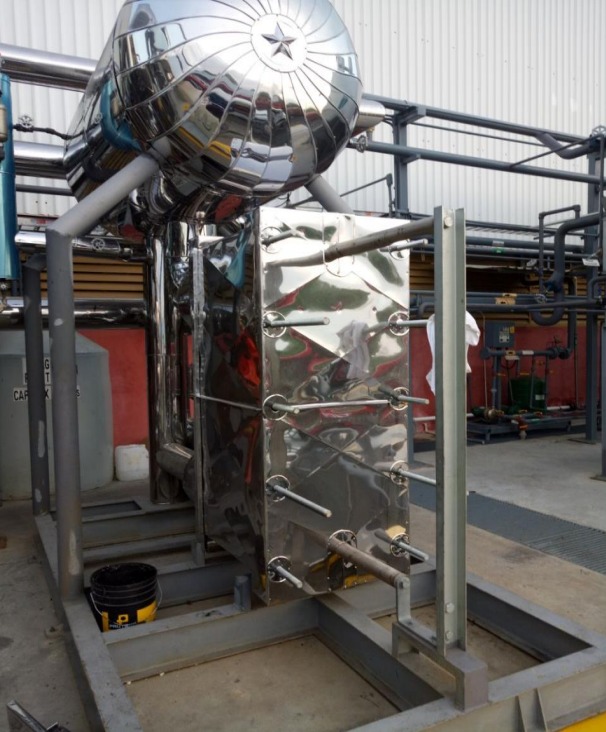

Aislamiento térmico en planta embotelladora
Planta embotelladora — tuberías de proceso

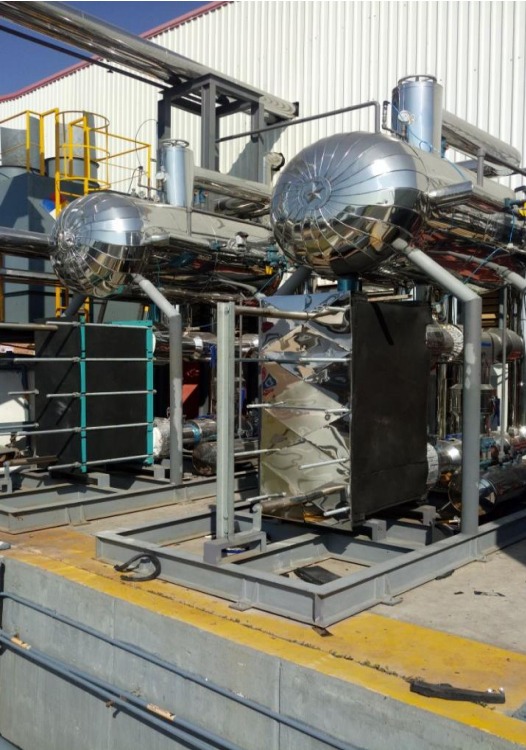

Detalle de aislamiento en embotelladora
Detalle de acabado — planta embotelladora

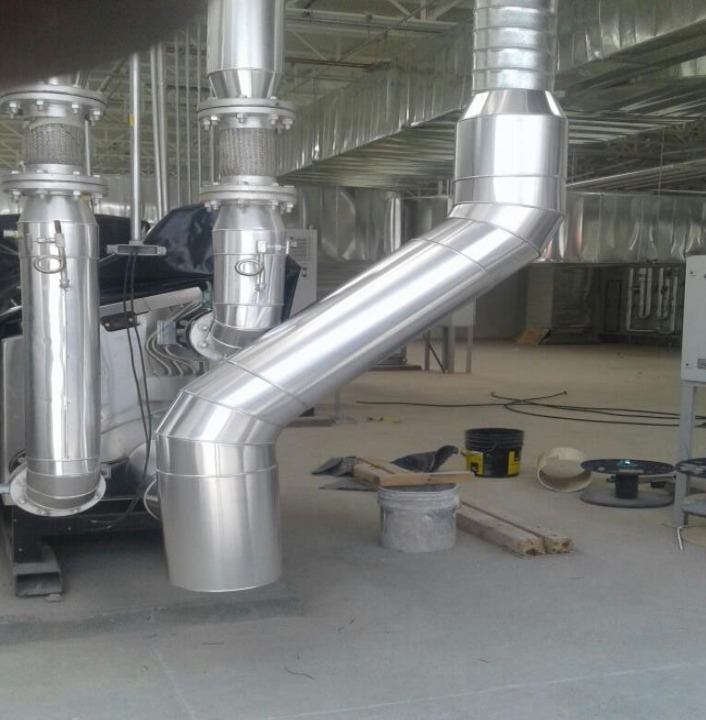

Aislamiento térmico en laboratorio industrial
Laboratorio industrial — sistemas de proceso
Sistema de aislamiento térmico industrial completo
Sistema de aislamiento completo con acabado en aluminio
METODOLOGÍA

Proceso de Instalación en 10 Pasos

Seguimos un proceso documentado y estructurado que garantiza la calidad del aislamiento, la seguridad del personal y el cumplimiento normativo en cada proyecto.

01

Inspección y Levantamiento Técnico

Inventario completo de tuberías, equipos y ductos a aislar. Medición de diámetros, longitudes, temperaturas de operación y condiciones ambientales.

02

Ingeniería y Cálculo Térmico

Cálculo del espesor óptimo de aislamiento para cada sección, selección de materiales y especificación de recubrimientos. Estimación de ahorro energético proyectado.

03

Preparación de Superficies

Limpieza de óxido, escamas y contaminantes. Aplicación de primer anticorrosivo cuando corresponda. Revisión de soportería e integridad de la tubería.

04

Corte y Conformado del Material

Corte preciso del aislamiento a las dimensiones requeridas. Conformado de secciones para codos, tés, válvulas, bridas y geometrías especiales.

05

Instalación del Aislamiento

Colocación del material aislante por secciones o capas, según el espesor calculado. Fijación con adhesivos, alambre galvanizado o bandas de acero inoxidable.

06

Sellado de Juntas

Tratamiento de juntas longitudinales y transversales con selladores térmicos o cintas especiales para eliminar puentes térmicos y puntos de entrada de humedad.

07

Barrera de Vapor (Cuando Aplica)

En sistemas de frío o en ambientes húmedos, se instala una barrera de vapor exterior al aislamiento para evitar la condensación intersticial que degrada el material.

08

Recubrimiento Exterior

Instalación de la chapa de aluminio, acero galvanizado, PVC o el recubrimiento especificado. Asegurado con tornillería de acero inoxidable o bandas metálicas.

09

Inspección y Control de Calidad

Revisión visual completa de la instalación. Verificación de temperatura superficial con termómetro de contacto o cámara termográfica para confirmar el desempeño.

10

Entrega de Dossier Técnico

Documentación completa del proyecto: memoria de cálculo, certificados de materiales, planos de instalación y recomendaciones de mantenimiento preventivo.

INGENIERÍA DE SELECCIÓN

5 Criterios para Elegir el Material Correcto

Un aislamiento incorrecto puede ser tan perjudicial como no tener ninguno. Evaluamos estos cinco factores antes de especificar cualquier material.

Temperatura de Operación

El rango térmico del proceso define cuáles materiales son viables. Desde criogénico (-260°C) hasta alta temperatura (+1,600°C).

Tipo de Fluido

Vapor, agua, aceite térmico, gases, criogénicos o fluidos corrosivos. Cada fluido impone requisitos distintos al sistema de aislamiento.

Condiciones Ambientales

Interior o exterior, humedad relativa, exposición a lluvia, radiación solar, presencia de agentes químicos corrosivos o atmósferas salinas.

Requisitos Mecánicos

Tráfico peatonal sobre el aislamiento, vibraciones, presión de compresión, necesidad de acceso periódico para mantenimiento o inspección.

Normativa Aplicable

NOM, ASME, ASTM, ASHRAE u otros códigos de la industria. Los requerimientos de ignifugidad, toxicidad y emisiones también son determinantes.

MERCADOS ATENDIDOS

Sectores que Atendemos

Nuestros servicios de aislamiento térmico se adaptan a las exigencias específicas de cada industria, garantizando soluciones técnica y normativamente correctas.

Industria General

  • Tuberías de vapor saturado y sobrecalentado
  • Líneas de condensado y retorno
  • Calderas y generadores de vapor
  • Recipientes de proceso a presión
  • Intercambiadores de calor

Alimentos y Bebidas

  • Tuberías de vapor para pasteurización
  • Tanques y depósitos de proceso
  • Sistemas de agua caliente sanitaria
  • Líneas de producto a temperatura
  • Cámaras de refrigeración y frío

Farmacéutica y Química

  • Salas limpias (anti-condensación)
  • Sistemas de agua purificada
  • Reactores y autoclaves
  • Líneas criogénicas de nitrógeno
  • Tuberías de proceso a temperatura controlada

HVAC y Construcción

  • Ductos de aire acondicionado
  • Tuberías de agua fría y agua caliente
  • Techumbre y entrepisos
  • Cuartos de máquinas
  • Torres de enfriamiento y chillers
RIESGOS SIN AISLAMIENTO

8 Problemas de Operar Sin Aislamiento

Cada día que una tubería industrial opera sin el aislamiento adecuado representa pérdidas económicas, riesgos de seguridad y deterioro acelerado del sistema.

💸

Pérdidas Energéticas Masivas

Una tubería de vapor sin aislar puede irradiar hasta 40% del calor generado directamente al ambiente, incrementando el consumo de combustible sin producción útil.

🌡️

Riesgo de Quemaduras

Las tuberías de vapor alcanzan superficies de más de 150°C. El contacto accidental con personal puede causar quemaduras de segundo y tercer grado en décimas de segundo.

🌧️

Condensación y Corrosión (CUI)

Las tuberías frías sin proteger acumulan condensado. La humedad atrapada bajo recubrimientos dañados causa corrosión bajo aislamiento (CUI), una de las principales causas de falla de tuberías.

❄️

Congelamiento de Líneas Frías

Las tuberías de agua o fluidos acuosos expuestas a temperaturas bajo cero sin aislamiento pueden congelarse, provocando ruptura por expansión del hielo y paros de producción.

📈

Altos Costos Operativos

El mayor consumo de combustible, gas o electricidad para mantener la temperatura de proceso se convierte en un costo fijo mensual que se puede eliminar con un buen sistema de aislamiento.

⚠️

Incumplimiento Normativo

La NOM-015-STPS exige que las superficies calientes accesibles al personal no superen los 60°C. El incumplimiento expone a multas, suspensión de actividades y responsabilidad civil.

🔧

Deterioro Acelerado del Equipo

Las fluctuaciones térmicas extremas en tuberías y equipos no aislados aceleran la fatiga del material, reducen la vida útil y aumentan la frecuencia de mantenimiento correctivo.

🏭

Inestabilidad del Proceso

En procesos que requieren temperatura controlada (pasteurización, reacción química, secado), la pérdida no controlada de calor genera variabilidad en el producto y rechazos de calidad.

LO QUE HACEMOS

Nuestros Servicios de Aislamiento

Ofrecemos una solución integral que abarca desde el diagnóstico hasta la entrega y el mantenimiento, con respaldo técnico en cada etapa.

Inspección y Diagnóstico Técnico

Levantamiento de campo con medición de pérdidas de calor, estado del aislamiento existente y estimación del ahorro potencial. Incluye reporte ejecutivo con fotografías y recomendaciones.

Ingeniería y Cálculo Térmico

Determinación del espesor óptimo de aislamiento por norma o por criterio económico. Selección de materiales y especificaciones técnicas. Memoria de cálculo documentada.

Suministro de Materiales

Suministro de lana mineral, poliuretano, fibra cerámica, elastómero celular y materiales complementarios de marcas certificadas, con trazabilidad de materiales y certificados de calidad.

Aislamiento de Tuberías

Instalación completa en tuberías de vapor, agua caliente, aceite térmico, agua fría, criogénico y fluidos de proceso. Incluye accesorios: codos, tés, válvulas, bridas y soportes.

Aislamiento de Recipientes y Tanques

Sistemas de aislamiento para recipientes sujetos a presión, tanques de almacenamiento, calderas, autoclaves y reactores. Diseño geométrico adaptado a cada equipo.

Aislamiento de Techumbre y Ductos

Sistemas de aislamiento térmico y acústico para techumbre industrial, paredes de naves y ductos de ventilación. Mejora el confort térmico y reduce la carga de climatización.

Rehabilitación de Aislamientos

Reposición de aislamientos deteriorados, mojados o dañados. Reparación de recubrimientos metálicos, sellado de puntos de entrada de humedad y restitución del desempeño original.

Termografía Infrarroja

Inspección con cámara termográfica para identificar puentes térmicos, zonas de pérdida de calor, deficiencias del aislamiento instalado y áreas prioritarias de intervención.

Mantenimiento Preventivo

Programas anuales de inspección, reparación de recubrimientos, sellado preventivo de juntas y verificación de integridad del sistema de aislamiento para prolongar su vida útil.

CUMPLIMIENTO NORMATIVO

Normas y Estándares que Aplicamos

Cada proyecto se diseña e instala cumpliendo las normativas mexicanas e internacionales aplicables al sector y tipo de instalación.

NOM-015-STPS

Exposición Laboral a Condiciones Térmicas

Establece los límites de temperatura superficial de equipos y tuberías accesibles al personal. Las superficies no deben superar los 60°C en zonas de tránsito o trabajo. Nuestros sistemas garantizan este cumplimiento.

NMX-C-405

Materiales de Aislamiento Térmico

Norma Mexicana que establece requisitos de calidad para materiales de aislamiento térmico de construcción. Complementada con ASTM C547, C592 y C610 para materiales específicos de proceso industrial.

ASHRAE 90.1

Eficiencia Energética en Edificios

Estándar internacional que especifica los espesores mínimos de aislamiento para sistemas HVAC y tuberías mecánicas en función de la temperatura de operación y el diámetro de la tubería.

ASTM C533 / C612

Silicato de Calcio y Lana Mineral

Estándares ASTM para silicato de calcio (C533) y lana mineral rígida (C612) utilizados en aislamiento de sistemas de proceso de alta temperatura. Nuestros proveedores certifican el cumplimiento de estas normas.

NOM-010-STPS

Agentes Químicos Contaminantes

Aplica en la selección de materiales de aislamiento que deben ser libres de amianto/asbesto y de emisiones tóxicas a las temperaturas de operación. Todos nuestros materiales son certificados libres de asbesto.

ASME / API

Industria Petroquímica y Refinerías

Para proyectos en refinerías, petroquímica y plantas de proceso, aplicamos los lineamientos del API 510, ASME B31.3 y los estándares de PEMEX y COMIMSA para sistemas de aislamiento de alta integridad.

SOLICITUD DE PROYECTO

Configura tu Proyecto de Aislamiento

Cuéntenos los detalles básicos de su instalación y le enviaremos una propuesta técnica con materiales recomendados y estimado de inversión.

PREGUNTAS FRECUENTES

Preguntas sobre Aislamiento Térmico

¿Qué es el aislamiento térmico industrial?
El aislamiento térmico industrial es un sistema de materiales de baja conductividad térmica que se instala alrededor de tuberías, recipientes, ductos y equipos para reducir la transferencia de calor entre el fluido interior y el ambiente exterior. Su objetivo es conservar la temperatura del proceso, ahorrar energía, proteger al personal y cumplir con normativas de seguridad industrial.
¿Cuánto ahorro de energía puedo lograr con un buen aislamiento?
Un sistema bien diseñado e instalado puede reducir las pérdidas de calor entre un 70% y un 95% respecto a una tubería desnuda. En instalaciones industriales con sistemas de vapor o agua caliente, esto se traduce en reducciones de consumo de combustible del 20% al 40%, con retornos de inversión típicos de 6 a 18 meses.
¿Qué materiales de aislamiento utilizan?
Trabajamos con lana mineral (lana de roca y lana de vidrio), espuma de poliuretano (PUR/PIR), elastómero celular tipo Armaflex, perlita expandida, fibra cerámica de alúmina-sílice, silicato de calcio y vidrio celular (Foamglas). La selección depende de la temperatura de operación, el fluido, las condiciones ambientales y los requisitos normativos específicos.
¿El aislamiento funciona también para sistemas de frío o criogénicos?
Sí. Los aislamientos para sistemas de frío y criogénicos evitan la ganancia de calor en tuberías y equipos que operan por debajo de la temperatura ambiente. Para estas aplicaciones empleamos principalmente espuma de poliuretano, elastómero celular y vidrio celular (Foamglas), materiales que resisten la condensación y la penetración de humedad que degrada el aislamiento.
¿Cuánto tiempo tarda la instalación?
El tiempo depende del alcance del proyecto. Una tubería de proceso de 50 metros puede instalarse en 1 a 3 días laborables con nuestro equipo. Proyectos de aislamiento integral en plantas industriales pueden requerir semanas. Elaboramos un programa de trabajo detallado antes de iniciar, coordinando los trabajos con los turnos de operación de la planta para minimizar interferencias.
¿Cada cuánto se debe revisar el aislamiento térmico?
Recomendamos una inspección visual anual y una inspección técnica con termografía infrarroja cada 2 a 3 años. Los aislamientos expuestos a la intemperie o en zonas de tráfico intenso deben revisarse con mayor frecuencia. Las señales de deterioro incluyen manchas de humedad en el recubrimiento, abolladuras, pérdidas de calor detectables y puntos calientes visibles en la termografía.
¿Qué pasa si el aislamiento se moja?
La humedad es el principal enemigo del aislamiento térmico. Cuando un material absorbente (como lana mineral) se moja, su conductividad térmica puede multiplicarse por 10 o más, anulando prácticamente su función aislante. Además, la humedad atrapada propicia la corrosión bajo aislamiento (CUI), una de las causas más frecuentes de fallas graves en tuberías industriales. Por eso instalamos barreras de vapor y recubrimientos exteriores estancos.
¿Pueden trabajar en plantas en operación continua?
Sí. Contamos con amplia experiencia en instalación y rehabilitación de aislamientos en plantas que operan sin interrumpir la producción. Coordinamos cada etapa del trabajo con el área de seguridad e ingeniería de la instalación. Para trabajos en equipos calientes, nuestro personal utiliza EPP especializado y sigue procedimientos de trabajo seguro en caliente.
¿Qué normativa aplica en México para aislamientos industriales?
Las principales normas aplicables incluyen: NOM-010-STPS (agentes químicos, incluyendo fibras minerales), NOM-015-STPS (exposición térmica y temperatura superficial máxima de 60°C), NMX-C-405-ONNCCE (materiales de aislamiento), ASTM C592/C795 para lana mineral y ASHRAE 90.1 para sistemas de HVAC. Para industria petroquímica aplican además los lineamientos de PEMEX y la API 510.
¿Qué diferencia hay entre lana de roca y lana de vidrio?
Ambas son fibras minerales inorgánicas incombustibles, pero difieren en propiedades clave: la lana de roca (basalto + escoria) soporta hasta 750°C, es más densa y resistente mecánicamente, ideal para tuberías de vapor de alta temperatura. La lana de vidrio tolera hasta 450°C, es más ligera y flexible, adecuada para ductos HVAC y temperatura media. Ambas se deterioran si se mojan sin protección adecuada.
¿Cómo sé si mi aislamiento actual necesita reposición?
Las señales más comunes son: recubrimiento exterior dañado, corroído o con abolladuras; manchas de humedad o cristales de sal en la superficie; pérdidas de calor detectables al acercarse a la tubería; incremento injustificado en el consumo de combustible o energía; y detección de puntos calientes mediante termografía infrarroja. Ofrecemos diagnóstico sin costo con reporte técnico.
¿Hacen levantamiento y diagnóstico previo al proyecto?
Sí, incluimos un levantamiento técnico detallado antes de cualquier proyecto. Este comprende: inventario completo de tuberías y equipos, medición de diámetros y longitudes, temperatura de operación de cada línea, condiciones ambientales del área y estado del aislamiento existente. Con esta información elaboramos la ingeniería de proyecto y una propuesta técnico-económica documentada con el ahorro proyectado.
¿El aislamiento reduce el riesgo de quemaduras al personal?
Absolutamente. La NOM-015-STPS establece que las superficies con las que el personal pueda tener contacto accidental no deben superar los 60°C. Un buen sistema de aislamiento mantiene la temperatura exterior del recubrimiento por debajo de este límite, incluso en tuberías de vapor que operan a 180°C o más. Esto protege a los trabajadores y elimina el riesgo de responsabilidad civil por accidentes térmicos.
¿Pueden aislar tuberías en espacios confinados o de difícil acceso?
Sí. Contamos con personal capacitado y certificado para trabajos en espacios confinados, alturas y zonas de difícil acceso como fosas, entretechos y galerías subterráneas. Utilizamos técnicas de corte y conformado in situ para adaptar los materiales a geometrías complejas: codos, tés, válvulas, bridas y soportes de tuberías.
¿Qué acabados exteriores ofrecen para el recubrimiento?
Ofrecemos chapa de aluminio liso o corrugado (el más común en industria), chapa de acero galvanizado (alta durabilidad), PVC reforzado para interiores húmedos, recubrimientos de fibra de vidrio con resina epoxi y pintura anticorrosiva especializada. La selección depende de la agresividad del ambiente, la temperatura de operación, la exposición a la intemperie y los requerimientos estéticos o normativos del proyecto.
SERVICIOS Y PRODUCTOS

Complementa tu Proyecto Industrial

Recipientes Sujetos a Presión

Fabricación, instalación y mantenimiento de recipientes de proceso. Muchos requieren aislamiento térmico para su operación eficiente.

Trampas de Vapor

Componente crítico en sistemas de vapor que trabajan junto con el aislamiento para maximizar la eficiencia energética del sistema.

Servicios a Calderas

Mantenimiento integral de calderas y sistemas de vapor. El aislamiento de tuberías y calderas es parte fundamental del servicio.

¿Listo para Reducir sus Pérdidas Energéticas?

Solicite hoy su diagnóstico térmico sin costo. Nuestro equipo de ingeniería le presentará un análisis de pérdidas de calor y la propuesta de aislamiento con el retorno de inversión proyectado.

Solicitar Diagnóstico Gratuito
